DZJ-200頂擊式振篩機介紹

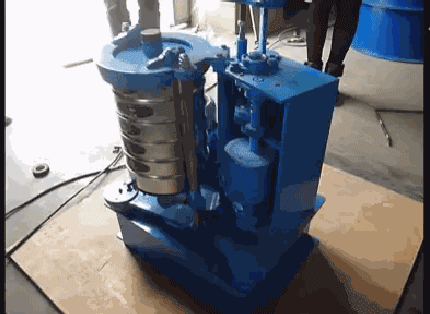

頂擊式振篩機試機視頻

頂擊式標準振篩機又名頂擊式標準震篩機，頂擊式振篩機配套試驗篩規格為￠200mm。符合建材、地質、交通，化工等等行業有關測試規范和要求。利用偏心的原理使機器的平臺面發生有規律震動和頂擊，主要配套標準分樣篩使用，代替手工篩，篩分物料的級別。具有時間標準、力度、頻率均勻的優點以達到良好的篩分效果，適用于建筑、公路，地質、冶金、化工、煤炭、磨料、食品、飼料，醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析，該機可以配各種規格的方孔、圓孔標準套篩，是生化實驗室、分析室、教育科研的篩分設備。

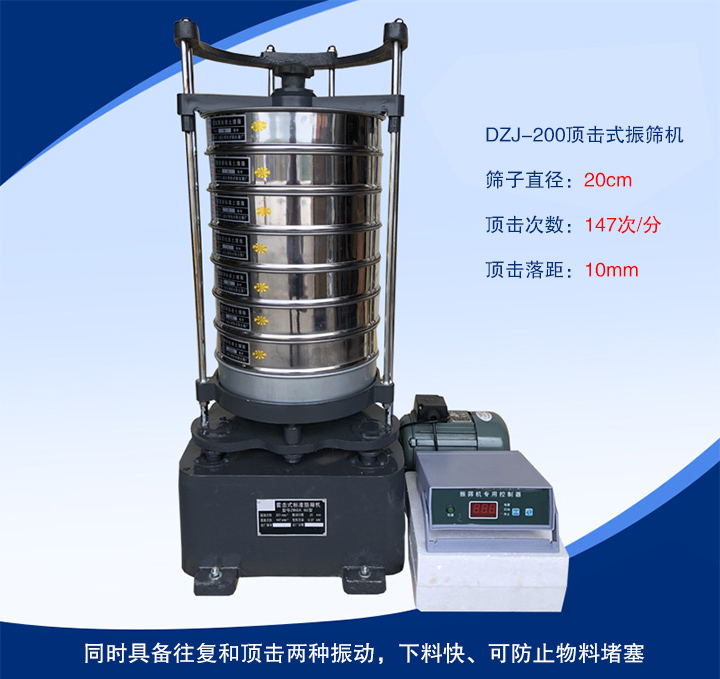

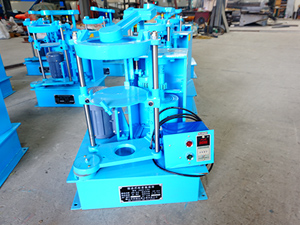

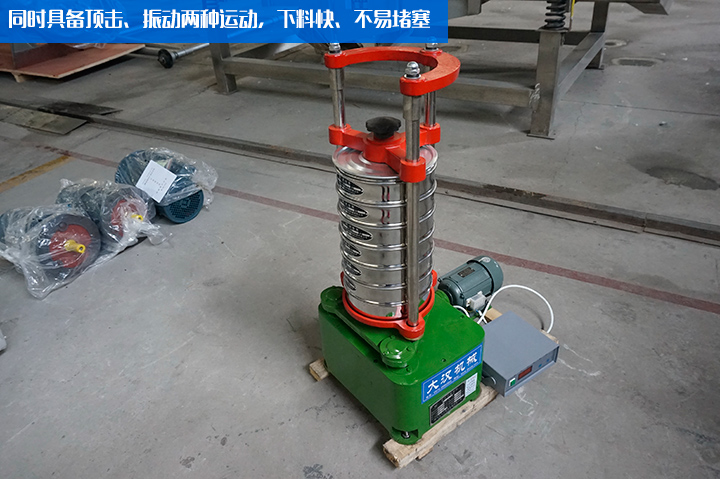

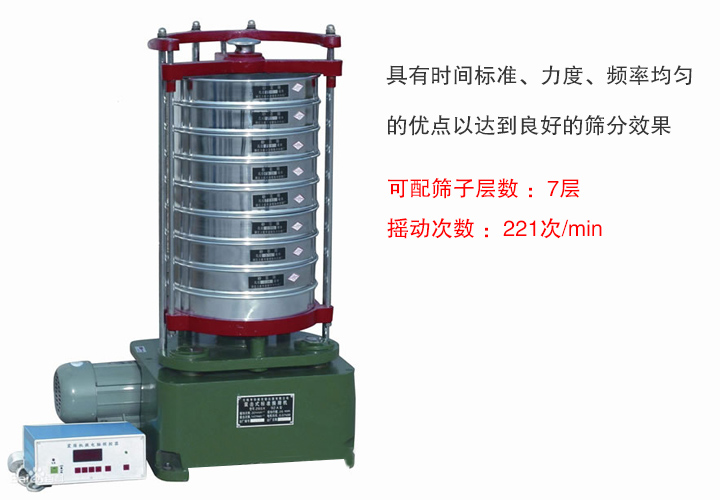

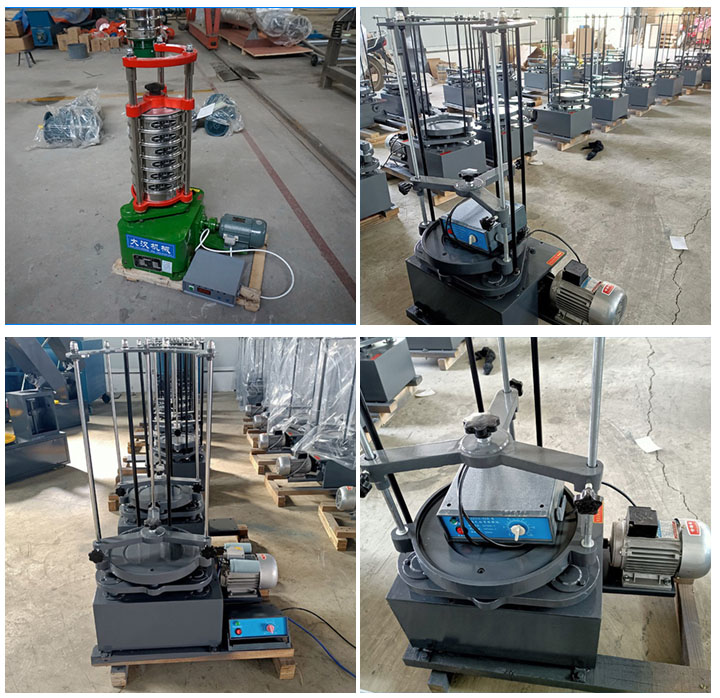

DZJ-200頂擊式振篩機圖片

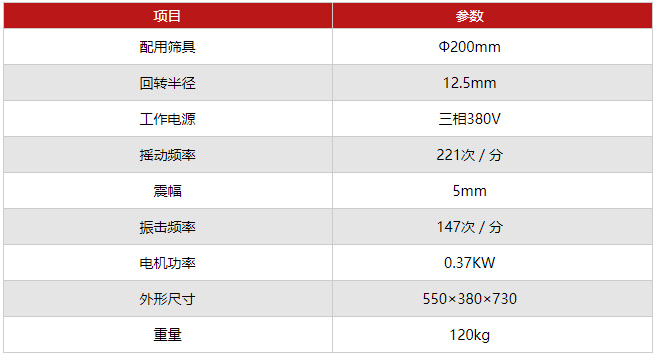

DZJ-200頂擊式振篩機參數

DZJ-200頂擊式振篩機工作原理

DZJ-200頂擊式振篩機電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周?chē)鷶[動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊。

DZJ-200頂擊式振篩機特點

1、頂擊式標準振篩機能有效保證篩子搖動和頂擊次數，下料快、不易堵塞篩面，穩定可靠。

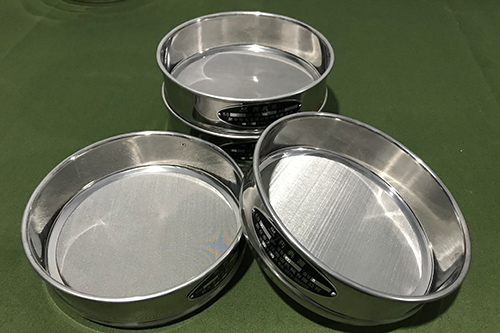

2、可以?shī)A裝Φ200試驗篩，也可以?shī)A裝Φ75、Φ100套篩，裝夾方便靈活，夾緊牢靠。

3、安裝有定時器，可預訂測試時間，保證試驗的一致性。

4、兩齒輪之間使用"同步帶"鏈接齒輪不會磨損，使用壽命也比較長（一般維護只需要換"同步帶"）。

DZJ-200頂擊式振篩機構造：電源啟動開關、定時器，通常情況下多不超過15分鐘

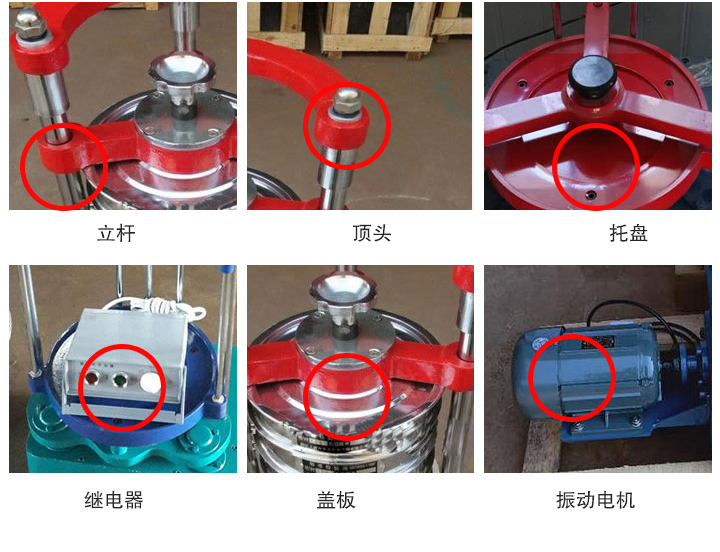

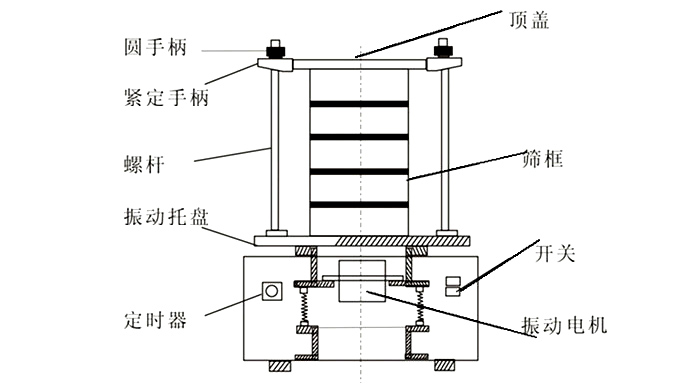

DZJ-200頂擊式振篩機結構圖

頂擊式振篩機結構：電動機，開關，電容，定時器，下箱體，齒輪軸，雙聯齒輪，擺動盤，導桿，夾緊架殼體。

1、回轉機構: 裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2、頂擊機構:在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。

3、夾緊機構:當篩子等裝上機后，按順時針?lè)较蛐D(zhuǎn)旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下。

4、外形材料：鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿

5、動力部件：帶電容電動機

6、震動及頂擊部件：偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸

一、安全保護系統：熔斷式保護器

二、配備的技術資料及附件：操作說明書、產品保修卡、合格證

DZJ-200頂擊式振篩機應用范圍

DZJ-200頂擊式振篩機廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測，尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。

頂擊式標準振篩機的正確使用方法

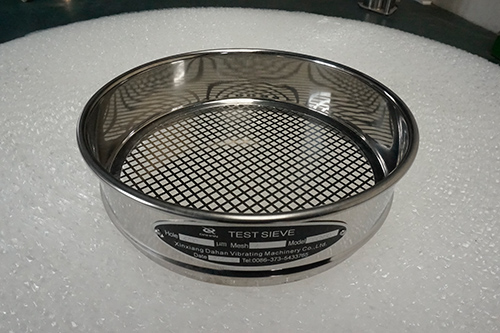

1、在安放分樣篩時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需要分析化驗的物料倒入最上層的篩內蓋好篩蓋，然后安放在振篩機座內。

3、反時針旋轉夾篩盤的提手柄，將整個夾篩盤向下滑在套篩上，然后再順時旋轉夾篩盤上的提手柄，其內的頂桿軸夾緊支撐軸，將整套分樣篩固緊。

4、將頂擊式標準振篩機上的定時器旋扭撥到篩分所需時間打開電源開關，振篩機就會開始篩轉式的工作。

5、初次工作時無上下震擊，因電機倒轉，請將電源線頭調換一下。

6、工作結束后關閉電源。

售后服務

1、負責對用戶進行遠程技術指導

2、及時提供設備的備件、配件

3、提供設備使用過程中的技術咨詢和支持

4、接到客戶故障通知8個工作時內立即響應

主要元器件：電動機，開關，電容，定時器，下箱體，齒輪軸，雙聯齒輪，擺動盤，導桿，夾緊架殼體。
